Центральный переключатель

К механизму центрального переключателя относятся: основание 6 (рис. 49), ось 3, неподвижная текстолитовая пластинка 4 с кнопочными контактами, подвижная фигурная алюминиевая пластинка 1, роликовый контакт 5 и замок.

Основание переключателя, штампованное из листового

алюминия, крепится двумя стойками к щитку приборов. В центре основания имеется отверстие для замка. Замок и основание закрыты сверху крышкой, на поверхности которой находится кнопка. Крышка связана с осью и поворачивается вместе с ней. На оси укреплён роликовый контакт, плотно прижатый спиральной пружиной к кнопочным контактам неподвижной пластинки 4. Подвижная пластинка 1, охватывающая роликовый контакт, надета на ось и закреплена шайбой 2 и шплинтам. Вместе с крышкой и осью переключателя поворачиваются роликовый контакт

и подвижная пластинка. При этом роликовый контакт замыкает между собой соседние и противоположные контакты неподвижной пластинки, а два изолированных латунных выступа 7 подвижной пластинки замыкают только соседние контакты.

Центральный переключатель имеет четыре положения. При переводе его в последнее (четвёртое) положение необходимо пальцем нажать на кнопку.

Замкнуть ключом центральный переключатель можно только в крайнем левом положении.

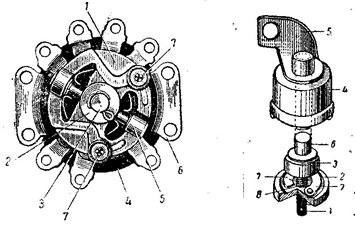

Рис. 50. Включатель лампы стоп-сигнала:

1 — шток; 8 — основание; 3— латунный контакт; 4—кожух; 5—кронштейны;

6 — головка штока; 7 — контакты; 8 —спиральная пружина .

Рис. 49. Центральный переключатель:

1 — подвижная пластинка; 2 — шайба; 3 — ось; 4 — неподвижная текстолитовая пластинка; 5— роликовый контакт; 6— основание; 7—латунные выступы .
