Эксплуатация и ремонт коробки передач
В процессе эксплуатации коробки передач необходимо проверять уровень масла, не допускать его подтекания. При обнаружении подтекания масла следует подтянуть болты крепления или заменить уплотнительные элементы: прокладки, сальники. Через каждые 4000 км пробега масло подлежит замене.

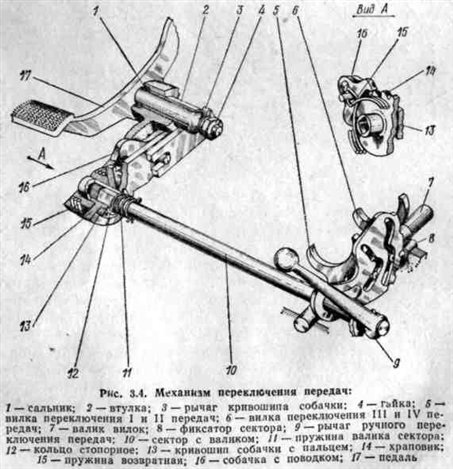

Иногда может потребоваться регулировка механизма ножного переключения, например при ослаблении контргаек и выворачивании регулировочных винтов-упоров или после переборки коробки.
Для проверки регулировки потребуется переключать передачи со II на III и наоборот. Для этого, перемещая мотоцикл вручную, надо добиться легкого переключения передач рычагом ручного переключения,
или, поставив мотоцикл на подставку, запустить двигатель и проводить регулировку с работающим двигателем и вращающимся задним колесом. При переключении с высшей передачи на низшую (с III на II) необходимо надавить на переднее плечо педали. При этом педаль повернется против часовой стрелки (если смотреть слева), а кривошип собачки будет поворачиваться по часовой стрелке и, следовательно, будет упираться в верхний упор. Поэтому его и надо регулировать.
Правильность регулировки проверяют рычагом ручного переключения. Для этого, держась рукой за рычаг ручного переключения, необходимо нажать на переднее плечо педали (переключить коробку передач с III передачи на II) до упора. Затем, покачивая рычаг ручного переключения, убедиться, что сектор удерживается фиксатором. Если упор отрегулирован неправильно, то при легком покачивании рычаг вместе с сектором поворачивается на небольшой угол и становится на фиксатор. По рычагу ручного переключения чувствуется, что под действием педали сектор немного «проскочил» шарик фиксатора, а затем под действием шарика, когда усилие с педали сняли, повернулся назад и занял правильное положение, т. е. переключение передач происходит с «доскоко!\4» после снятия усилия с педали.
Если такие отклонения выявлены, то необходимо отрегулировать положение верхнего упора следующим образом: если ход рычага ручного включения мал, т.е. передача недовключается, то упор необходимо вывернуть; если ход рычага ручного включения велик, т. е. рычаг проходит положение, соответствующее фиксации, то упор необходимо завернуть.
После регулировки необходимо проверить правильность включения. Положение нижнего упора регулируется аналогично, но при переключении с низшей передачи на высшую (со II на III). Если передача недовключается, нижний упор надо вывернуть. Если ход сектора велик, и он проходит положение фиксации, упор надо ввернуть.
Ремонт коробки передач заключается обычно в замене изношенных деталей новыми. Данные для ремонта коробки передач приведены в табл. 3.1. Предельно допустимые износы деталей и зазоры в сопряженных деталях коробки передач не должны превышать приведенных ниже:
Износ на диаметр, мм:
вилка переключения передач (по ширине)………………….……………………0,40
палец вилки переключения передач………………………………………………0,20
Диаметральный зазор, мм:
вал вторичный - зубчатые колеса вторичного вала ...….……...………………...0,25
валик вилок переключения - вилки переключения………………………………0,25
Осевой зазор, мм:
вилка переключения передач - муфта переключения
передач (по ширине)………………………………………………………………1,00
палец вилки переключения - паз сектора…………………………………………0,80
Чаще всего изнашивание происходит по шлицам включения на. зубчатых колесах и. муфтах. Внешним признаком повышенного износа является самопроизвольное выключение передач во время движения. Это же будет наблюдаться при неправильной регулировке упоров. Детали, пришедшие в негодность, необходимо заменить.
Долговечность деталей КП зависит от правильной эксплуатации. Необходимо, чтобы сцепление полностью выключалось (не «вело»), при переключении передач по возможности выравнивать скорость деталей коробки в момент переключения. Кстати, опытные водители могут переключать передачи бесшумно, не пользуясь сцеплением, а только лишь подбирая обороты двигателя ручкой газа. Начинающим водителям пренебрегать сцеплением не следует, а вот параллельно с выжимом сцепления делать «перегазовку» при переключении передач желательно.
