Устройство коробки передач. Коробка передач служит для изменения передаточного отношения трансмиссии с целью изменения тягового усилия на колесе и скорости движения мотоцикла. Причем, чем больше скорость движения, тем меньше тяговое усилие и наоборот. На мотоциклах «Урал» применяются двухвальные четырехступенчатые коробки передач с шестернями постоянного зацепления (рис. 3.2). Коробка передач мотоциклов «Урал» в отличие от многих современных мотоциклов выполнена отъемной от двигателя, что облегчает ремонт мотоцикла. Картер коробки передач изготовлен из алюминиевого сплава, и на последних моделях мотоциклов этот картер имеет съемную заднюю крышку, за счет чего упрощается разборка и сборка коробки передач. Такие коробки передач могут быть установлены на все предыдущие модели, однако в этом случае необходима установка воздухофильтра новой конструкции.
Первичный вал выполнен за одно целое с зубчатыми колесами передач I, II и III. Шестерня передачи IV напрессовывается на первичный вал и от проворачивания фиксируется шпонкой. На передний конец первичного вала напрессовываются шарикоподшипник № 205 и втулка, по которой работает сальник. Втулку следует напрессовывать большой фаской наружу и между муфтой и подшипником вставлять бумажную прокладку.
На задний конец первичного вала устанавливают роликовый подшипник № 12204. Торец внутренней обоймы подшипника с клеймом завода надо ставить наружу. У правильно собранного первичного вала размер по наружным торцам переднего и заднего подшипников должен быть от 133,4 мм до 134,0 мм.
Зубчатые колеса вторичного вала могут свободно вращаться на валу. Для передачи крутящего момента на вторичный вал зубчатые колеса имеют шлицевые венцы, с которыми поочередно входят в зацепление муфты включения передач, перемещающиеся по наружным шлицам муфт вторичного вала. Управление муфтами включения передач осуществляется вилками механизма переключения. Муфты включения передач взаимозаменяемы, как и муфты вторичного вала, поэтому при сборке коробки передач можно не опасаться их перепутать местами.
На переднем и заднем концах вторичного вала устанавливают маслоотражательные шайбы и шарикоподшипники № 304. Кроме того, задний конец вала имеет шлицы для установки ведущего диска упругой муфты кардана, резьбу для гайки крепления диска и шаровой наконечник, на котором центрируется карманный вал. «Ведущий диск упругой муфты кардана имеет винтовую нарезку для вращения зубчатого колеса привода спидометра. У правильно собранного вторичного вала размер по торцам ступиц шестерен должен быть 106,3—106,7 мм.

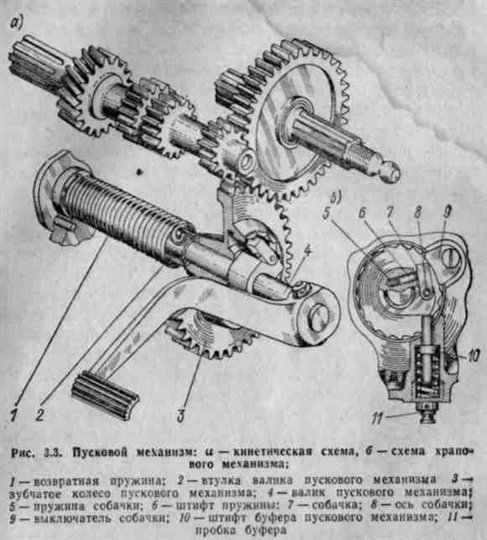

Допуск двигателей мотоциклов «Урал» осуществляется через коробку передач и механизм сцепления (рис. 3.3), поэтому запустить двигатель при включенной передаче и выключенном сцеплении невозможно.
Вал пускового механизма опирается на переднюю втулку,
закрепленную на картере коробки передач двумя винтами, и на заднюю крышку картера коробки передач. За одно целое с валом выполнен кронштейн крепления собачки. Собачка за счет пружины и штифта все время отжимается от центра вала, в нерабочем положении от зацепления с зубчатым колесом она удерживается выключателем. Шестерня пускового механизма свободно вращается на валу и имеет зубчатый венец, который передает вращение шестерни передачи I первичного вала через шестерню вторичного вала. На пусковом валу установлена возвратная пружина, которая одним концом с помощью штифта соединена с валом, а вторым концом — со втулкой. На заднем конце вала установлена пусковая педаль, которая с помощью клинка и специального паза фиксируется на валу во избежание проворачивания. Для предотвращения резких ударов и изнашивания деталей пускового механизма при возврате педали в крышке картера установлен пружинный буфер.
При нажатии на педаль вал вместе с собачкой поворачивается, преодолевая усилие возвратной пружины и закручивает ее. При этом собачка сходит с выключателя и входит в зацепление с храповым венцом зубчатого колеса под действием пружины и штифта собачки. При дальнейшем вращении вала вместе с ним начинает вращаться и шестерня, которая приводит во вращение и шестерни передачи I вторичного и первичного валов, а далее через сцепление — и двигатель. После запуска двигателя педаль отпускают и под действием возвратной пружины вал поворачивается в обратном направлении, при этом собачка скользит по зубьям храповика, пока выключатель не отведет ее от них. После запуска двигателя пусковая шестерня постоянно вращается.
Устройство механизма переключения передач показано на рис. 3.4. Механизм переключения имеет ручной и ножной приводы. Переключение передач осуществляется шлицевыми муфтами, которые перемещаются вилками переключения передач. Вилки переключения передач I и II и передач III и IV не
взаимозаменяемы. Управляются вилки с помощью сектора, который приварен к валику. В секторе имеется два фигурных паза, куда входят соответствующие шипы вилок. При повороте сектора пазы воздействуют на шипы вилок и сообщают им осевое перемещение. Для удержания сектора в определенном положении при включенной передаче на его внешнем радиусе имеется пять канавок, куда входит подпружиненный шарик фиксатора.
Для поворота сектора вручную на правый наружный конец валика сектора устанавливают рычаг и фиксируют его клинком. Рычагом ручного переключения можно установить сектор в любое из пяти положений: передача I, нейтральное положение, передача II, передача III, передача IV. Левый конец валика сектора переключения своим хвостовиком квадратного сечения входит в соответствующее отверстие храповика механизма ножного переключения. Храповик опирается па крышку картера коробки передач. Справа на храповик устанавливают кривошип собачки и во избежание осевого перемещения фиксируют стопорным кольцом. На кривошипе имеется палец, который входит в паз рычага, установленного на шлицах валика педали переключения передач.
При отсутствии воздействия на педаль детали механизма ножного переключения с помощью возвратной пружины устанавливаются так, что собачка не входит в зацепление с храповиком, поэтому при работе рычагом ручного переключения храповик свободно поворачивается, не взаимодействуя с деталями механизма ножного переключения. Если производится воздействие на педаль, то она поворачивает рычаг, который, в свою очередь, перемещает кривошип с собачкой. Под действием возвратной пружины собачка входит в зацепление с одним из зубьев храповика и поворачивает его, а вместе с ним и сектор. Угол поворота кривошипа, а следовательно, и остальных деталей ограничивается двумя регулировочными винтами. Поэтому собачка поворачивает храповик только на один зуб, вследствие чего механизмом ножного переключения можно переключить передачи только с одной соседней на другую.
При воздействии на переднее плечо педали передачи переключаются с высшей на низшую; при воздействии на заднее плечо — с низшей на высшую. После снятия усилия с педали детали механизма ножного переключения с помощью возвратной пружины занимают нейтральное положение.
Если в коробке передач включена передача I и к переднему плечу педали приложено усилие, то при повороте кривошипа собачка попадает на гладкую поверхность храповика (без зубьев). В этом случае усилие на храповик не передается и весь механизм застрахован от поломок. То же самое происходит и при воздействии на заднее плечо педали, если включена передача IV.
