Ремонт двигателя

Неисправности двигателя можно разделить на три группы:

- вызванные нарушением регулировки;

- возникающие вследствие естественного изнашивания деталей при длительной эксплуатации;

- случайные, вызванные поломкой деталей в результате скрытых дефектов, аварий, неправильной эксплуатации.

При возникновении неисправностей последней группы детали, как правило, имеют значительные повреждения и ремонту не подлежат. Ремонт двигателя в этом случае будет заключаться в замене поврежденных деталей новыми.

Неисправности могут быть вызваны нарушением регулировки: зажигания, карбюраторов, механизма газораспределения.

Порядок регулировки зажигания и карбюраторов будет дан в соответствующих разделах книги, здесь же мы подробнее рассмотрим регулировку механизма газораспределения.

В механизме газораспределения регулируется зазор в приводе клапанов. Для того чтобы клапан герметично садился на седло, необходимо, чтобы в то время, когда кулачок не воздействует на толкатель, между клапаном и деталями привода был зазор. Если зазора не будет, то клапан упрется в привод и не сядет на седло.

Регулировку зазора производят на холодном двигателе. Так как при прогретом двигателе можно обжечься о горячие детали. Кроме, того, зазор при нагревании изменяется. Причем у нижнеклапанного двигателя М-72 зазор при прогреве двигателя уменьшается (поэтому зазор часто называют «тепловым»), а у верхнеклапанных двигателей зазор увеличивается. Поэтому для нижнеклапанных двигателей при регулировке назначают больший зазор, а для верхнеклапанных — меньший. Кстати, термин «тепловой зазор» для верхнеклапанных двигателей мотоциклов «Урал» не совсем верен, хотя по привычке его часто употребляют. Если у верхнеклапанных двигателей зазор отрегулировать на горячем двигателе, то при остывании двигателя зазор может исчезнуть, что приведет к прогару клапанов.

Проверку и регулировку зазоров производят в соответствии с указанием инструкции или чаще, если появились признаки нарушения регулировки.

Внешним признаком увеличения зазоров в приводе клапанов является звонкий металлический стук в головках цилиндров на прогретом двигателе. Признаками отсутствия зазоров являются падение мощности двигателя, «хлопки» в карбюратор.

Для проверки и регулировки зазоров между клапаном и коромыслом необходимо снять крышку головки цилиндра (не забывайте, что в головке находится масло) и установить коленчатый вал в такое положение, чтобы клапан был закрыт. В инструкции, указано, при каком положении, коленчатого вала регулируют каждый из клапанов. Такая регулировка обеспечивает наиболее точные, значения зазоров с учетом биения кулачков.

Вследствие совершенствования технологии изготовления биение кулачков в настоящее время незначительно, поэтому можно предложить более простой способ регулировки. Для регулировки двух клапанов сразу в одном из цилиндров надо установить поршень в верхнюю мертвую точку в такте сжатия. Верхнюю мертвую точку можно определить по риске на маховике, а такт сжатия — по положению клапанов: оба клапана должны быть закрыты (у противоположного цилиндра при этом один из клапанов будет открыт). После этого необходимо щупом проверить зазор между штоком клапана и коромыслом. При отсутствии щупа зазор можно проверить, прижав коромысло к штоку клапана и вращая штангу. Штанга должна легко вращаться, но не должна иметь ощутимого осевого перемещения.

Если зазор не соответствует указанным в инструкции, то необходимо ослабить контргайку и отрегулировать его регулировочным болтом. После регулировки затянуть контргайку и вновь проверить зазор, так как при затяжке контргайки зазор часто изменяется. После регулировки зазоров в одном цилиндре повернуть коленчатый вал на 1 оборот и повторить операции на втором цилиндре.

Рассмотрим порядок ремонта двигателя при возникновении неисправностей, появляющихся в процессе эксплуатации.

В первые 8 – 10 тыс. км пробега чаще других встречается дефект «прихват» поршня, возникающий, как правило, в месте перехода юбки поршня в «холодильники». Если «прихват» незначительный (ширина полос с задирами 5—7 мм), необходимо опилить, поршень мелким напильником или надфилем (пользоваться для этой цели наждачной бумагой нежелательно, так как абразивные частицы с бумаги будут вдавливаться в мягкий металл поршня и в дальнейшем вызовут повышенный износ цилиндра). Наволакивание алюминия на зеркало цилиндра можно удалить и наждачной бумагой, так как зеркало цилиндра достаточно твердое, абразивные частицы не вдавливаются в него и легко удаляются при промывке цилиндра.

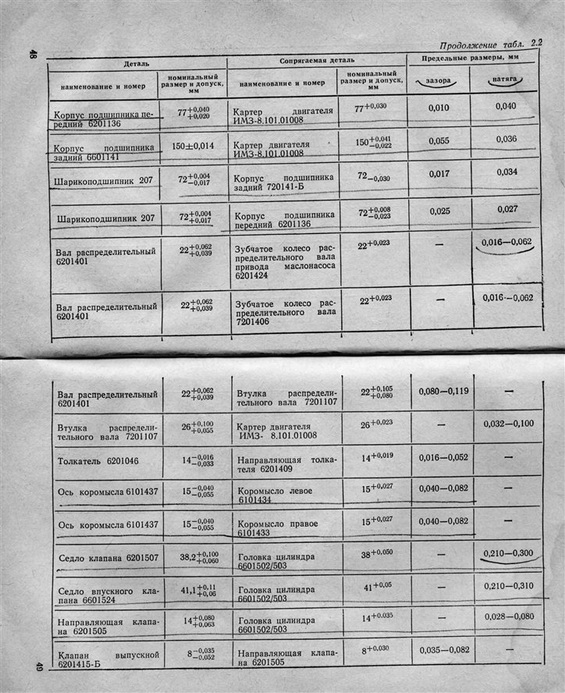

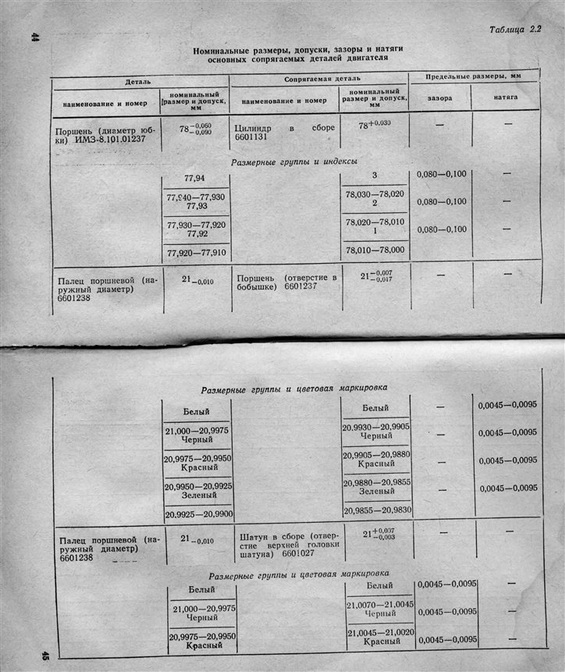

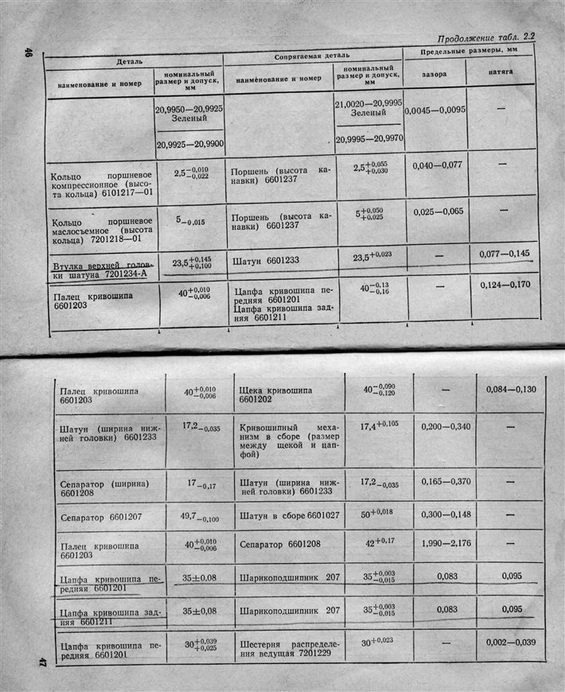

Если же «прихват» распространился на значительную поверхность поршня, то в этом случае надо заменить поршень и кольца. Цилиндр при этом имеет значительные повреждения и требует расточки под ремонтный размер или замены. Данные, необходимые при ремонте двигателя, приведены в табл. 2.2 и в табл. 2.3.

Если одно или несколько колец поломаны и имеют повышенный износ (задор, в стыке, более 1,2 мм), они подлежат замене, которую необходимо проводить с большой осторожностью вследствие хрупкости колец.

Для снятия и установки поршня можно изготовить универсальное приспособление (рис. 2.16). Для снятия поршня необходимо вынуть стопорные кольца поршневого пальца, отметить на поршне его расположение в двигателе (левый-правый, направление вперед), чтобы не нарушить приработку. Затем установить в поршневой палец стержень, надеть на стержень втулку и шайбу и накрутить гайку М12. Далее установить на стержень торцевой ключ 10 X 12 с воротком и, вращая гайку М12, выпрессовать поршневой палец (рис. 2.17).
