Генератор

Генератор переменного тока (рис. 23) трехфазный с электромагнитным возбуждением. На статоре установлены: клеммники, щеткодержатель, прерыватели, конденсаторы.

Обслуживание генератора сводится к наблюдению за состоянием контактных колец, щеток и соединений проводов.

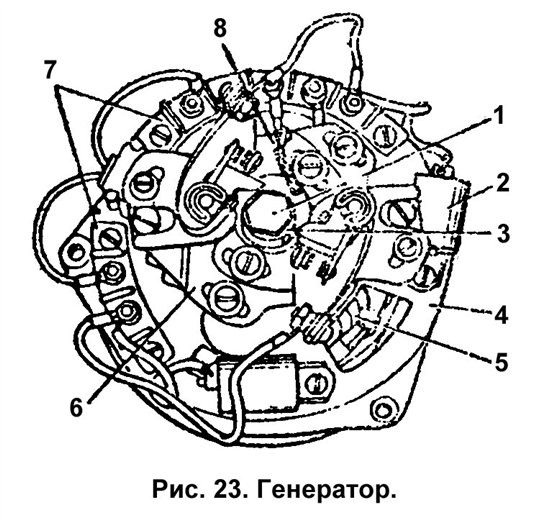

1-болт крепления ротора; 2—конденсатор; 3—кулачок; 4—статор; 5—ротор; 6—прерыватель; 7 - клеммники; 8—щеткодержатель


При зачистке контактных колец применять мелкозернистую стеклянную шкурку, так как крупный абразив будет врезаться в медь колец и в дальнейшем вызывать износ щеток.

Снятие генератора с двигателя производить в следующем порядке:

- снять крышку картера, отсоединить провода;

- вынуть обе щетки из направляющих пазов щеткодержателя;

- вывернуть три винта крепления статора и снять

статор;

- вывернуть болт крепления ротора и снять кулачок

прерывателя, ввернуть в вал ротора приспособление, применяемое для выжима оси звена цепи, снять ротор генератора, снять шпонку.
