Замена тормозной жидкости в гидравлическом приводе
Для заправки гидравлического привода переднего колеса применяется тормозная жидкость в соответствии с табл. 3.
Для замены жидкости:
- вывернуть вши.,1 6 (рис. 19), снять крышку 5 главного тормозного цилиндра и диафрагму;

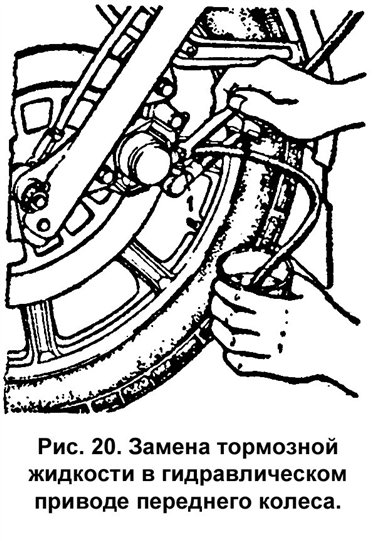

- снять колпачок с клапана выпуска воздуха 1 (рис. 20), на головку клапана надеть резиновую трубку, второй конец которой опустить в сливную емкость и отвернуть клапан на 1...1,5 оборота. Нажимая на рычаг 9 (рис. 19) тормоза переднего колеса, сливать жидкость из системы, доливая в главный тормозной цилиндр, свежую тормозную жидкость до тех пор, пока во всей системе не произойдет замена жидкости, следя, чтобы жидкость полностью из главного тормозного цилиндра не удалялась. Когда из резиновой трубки будет вытекать свежая жидкость, удаление, жидкости прекратить. затянув клапан выпуска воздуха.
В случае, попадания воздуха в гидросистему и для контроля состояния тормозной системы после замены тормозной жидкости необходимо провести прокачку (удаление воздуха), для чего:
- погрузить второй конец резиновой трубки, надетой на клапан выпуска воздуха, в емкость, наполненную тормозной жидкостью;
1—клапан выпуска воздуха
- нажать резко три-четыре раза на рычаг тормоза переднею колеса и. удерживая рычаг тормоза нажатым, отвернуть клапан выпуска воздуха на ? оборота на период от 1 до 2 с, чтобы из тормозной системы вышел воздух (пузырьки в емкости). Эту операцию повторять до полного удаления воздуха из гидросистемы;
- удерживая рычаг тормоза нажатым, завернуть до отказа клапан выпуска воздуха и надеть колпачок;
- заполнить тормозной жидкостью главный тормозной цилиндр на уровень до 2/3 высоты смотрового окна;
- установить Диафрагму, крышку, завернуть винты;
- при затруднении прокачки тормозной системы проверить надежность соединений в шлангах и при необходимости подтянуть места соединений.
