Система жидкостного охлаждения
Система жидкостного охлаждения с принудительной циркуляцией жидкости (рис. 9) включает, в себя:
- радиатор;
- вентилятор;
- термостат;
- термореле включения вентилятора;
- термодатчик включения лампы ПЕРЕГРЕВ;
- водяной насос;
- расширительный бачок.
Охлаждающая жидкость (ОЖ) в соответствии с табл. 2.
Допускается кратковременное применение воды, исключая ее замерзание.
Использование воды в качестве охлаждающей жидкости ведет к преждевременному износу деталей водяного насоса.
Система охлаждения работает в автономном режиме, поддерживая температуру ОЖ от 80 до 90°С.
При прогревании холодного двигателя клапан термостата закрыт и ОЖ циркулирует в системе охлаждения через небольшое отверстие в коллекторе. При нагревании ОЖ до 80°С открывается термостат.
Вентилятор включается при температуре ОЖ 92°С и выключается при 87°С. При нагреве двигателя от 98 до 104°С термодатчик включает лампу ПЕРЕГРЕВ на панели приборов.
ОЖ заливается, в горловину радиатора до уровня верхней трубки (заправочная емкость в соответствии с табл. 2). Слив ОЖ производится через сливные, отверстия при снятой пробке радиатора.

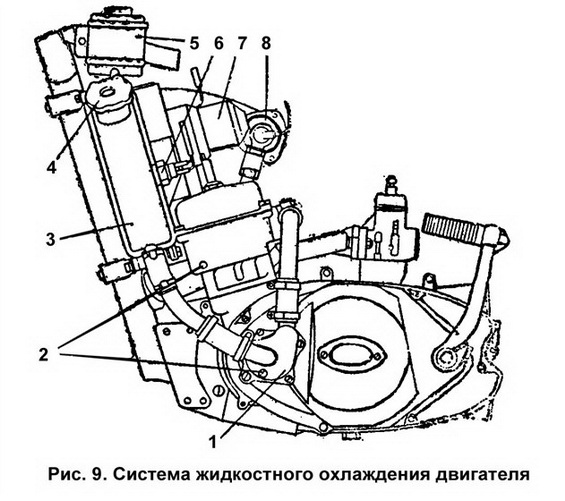

1 —крышка водяного насоса; 2 — пробка сливного отверстия; 3—.радиатор: 4 — пробка радиатора; 5 — бачок расширительный; 6 — реле; 7 — электровентилятор; 8 — коллектор
ВНИМАНИЕ! Будьте осторожны в обращении с охлаждающей жидкостью ТОСОЛ, не допускайте попадания ее на тело и в глаза, возможны ожоги.

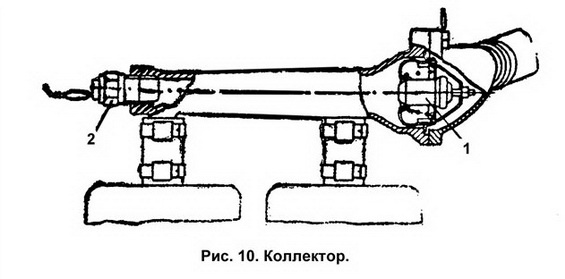

1 — термостат; 2 — датчик сигнализатора перегрева
