Звуковой сигнал и Электронный прерыватель указателей

Звуковой сигнал ухода не требует. Регулировку силы звучания сигнала производить регулировочным винтом, расположенным на корпусе.

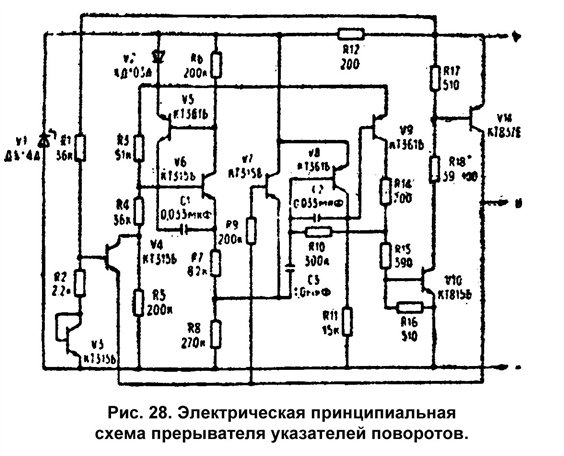

Электронный прерыватель указателей поворотов (рис. 28) расположен на раме между бензобаками. Он имеет защиту от коротких замыканий в цепи сигнальных ламп и ухода не требует.

«+» — положительный вывод-; <—> — отрицательный вывод (масса); Н — вывод нагрузки

.
