Система выпуска

На мотоцикле установлена разборная система выпуска отработавших газов (рис. 14). Система выпуска состоит из двух приемных труб, коллектора, двух глушителей. Для снятия системы выпуска с мотоцикла отвернуть гайки крепления фланцев приемных труб к фланцам цилиндров, отвернуть гайки крепления коллектора к раме, гайки крепления глушителей к кронштейнам.

Для удаления нагара с акустической трубы 6 и крышки 4 отвернуть винты 5, снять крышку 4, вынуть трубу акустическую и очистить детали.

Для удаления нагара из трубы приемной, коллектора, передней части глушителя рассоединить трубу приемную 1, коллектор 3, глушитель, отвернув гайки 2, очистить детали.

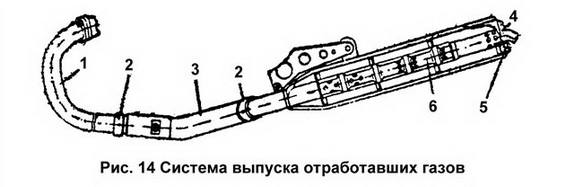

1—труба приемная; 2—гайка; 3—коллектор; 4—крышка; 5—винт; 6—труба акустическая

При установке системы выпуска на мотоцикл предварительно закрепить коллектор на раме, глушители на кронштейнах, затянуть все гайки.
