Эксплуатация бокового прицепа
В процессе эксплуатации мотоцикла с коляской надо следить за величиной развала и схождения колес. Развал означает, что мотоцикл отклонен от вертикали влево («развален»), схождение — что плоскости колес мотоцикла и колеса коляски пересекаются (сходятся) впереди. В процессе движения заднее колесо создает тягу, направленную вперед, а колесо коляски создает силу сопротивления качения, направленную назад, вследствие чего возникает момент, поворачивающий мотоцикл вправо, для компенсации которого и устанавливают
схождение. При этом колесо коляски стремится уехать относительно мотоцикла влево и создает увод мотоцикла вправо. Однако, устанавливать большое схождение нельзя, так как при прямолинейном движении мотоцикла колесо коляски движется под углом к направлению движения, и возникает скольжение колеса относительно дороги, вызывающее повышенный износ шин.
Для компенсации увода мотоцикла вправо кроме схождения используют развал колес, за счет которого руль стремится повернуться влево и компенсирует увод мотоцикла вправо без вмешательства водителя. Большой развал нежелателен так же, как и схождение: появляется односторонний
износ шин (слева больше чем вправо) и увеличивается вероятность отрыва колеса коляски и опрокидывания. Взаимное положение мотоцикла и коляски приближенно показано на рис. 8.4.
Регулировка схождения и развала. Для регулировки схождения мотоцикл надо установить на ровную площадку, приложить к колесам бруски и произвести замер схождения. Колеса при этом не должны иметь осевое биение более 2 мм. Если колесо имеет значительное биение, его надо заменить исправным (запасным, передним или задним). В случае невозможности замены колеса надо выполнить два замера, повернув колесо на 180°, и найти среднее значение которое и будет соответствовать схождению. Регулируется схождение перемещением заднего цангового крепления при ослабленном стяжном болте. Если цанговое крепление выдвигать — схождение увеличится, если вдвинуть в трубу рамы — схождение уменьшится. При регулировке схождения изменяется расстояние между точками крепления стоек, поэтому хотя бы одну из них (заднюю) надо отсоединить.
При регулировке развала надо обратить внимание на то, чтобы осевое биение переднего колеса не превышало допустимого. В противном случае, как и для колеса коляски, надо сделать два замера, повернув колесо на 180°. Среднее значение покажет величину развала. При регулировке развала устанавливают необходимую длину стоек, выворачивая регулировочные вилки. Затем вилки необходимо законтрить. Если пренебречь тщательным регулированием длины стоек, то их все же удается соединить с рамой. Однако после затягивания контргаек зазоры в резьбе вилок исчезнут, длина стоек изменится, и возникнут дополнительные напряжения в раме, приводящие к трещинам.
Правильность регулировки развала и схождения окончательно проверяется при движении по ровной дороге. Поскольку дороги обычно имеют уклон в по
перечном сечении влево и вправо, то при проверке желательно ехать посредине дороги, выбрав участок с малой интенсивностью движения. Хорошо отрегулированный мотоцикл должен без усилий, прилагаемых водителем к рулю, сохранять прямолинейное движение (можно даже отпустить руль, если вблизи нет другого транспорта; при этом поддерживать исходную мощность двигателя, так как если сбросить газ, пропадет тяга на заднем колесе и
мотоцикл уведет влево).
Ранее было отмечено, что на схеме указаны при ближенные значения развала и схождения, так как они зависят от условий эксплуатации. Если, например, водитель едет с одним пассажиром сзади, то задняя подвеска сожмется сильнее, а подвеска коляски меньше, при этом развал увеличится и мотоцикл, «поведет» влево. Если же одного пассажира посадить в коляску, то сильнее сожмется подвеска коляски развал умёньшится, да и сопротивление качения колеса коляски увеличится — мотоцикл «поведет» вправо.
«Увод» мотоцикла возможен и при движении по дорогам с поперечным уклоном. Например, при движении по правой стороне большинства дорог мотоцикл наклоняется вправо. Это аналогично уменьшению развала, что приводит к «уводу» вправо. Выбирать значение развала и схождения следует, исходя из наиболее вероятных условий эксплуатации (способа загрузки, характера дорог, режима движения). Правильность выбора проверяют в движении.

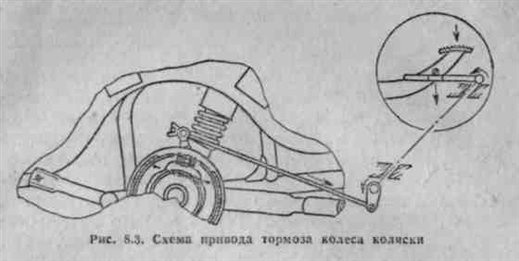

Регулировка тормоза колеса коляски. Поскольку тормоза заднего колеса и колеса коляски приводятся одной педалью, синхронность их срабатывания и пропорциональность распределения тормозных усилий зависит от правильной регулировки.
Сначала регулируют величину свободного хода привода заднего тормоза при открученном барашке тормоза колеса коляски. Далее регулировку желательно проводить вдвоем. Один человек нажимает на педаль заднего тормоза, выбирая свободный ход, второй — заворачивает барашек тормоза коляски, проверяя одновременно наличие свободного хода рычага, установленного на кулачке. Барашек надо закручивать до тех пор, пока рычаг кулачка можно будет отвести от барашка вперед на 1—2 мм.
Качество регулирования проверяют при торможении в движении. При торможении без юза мотоцикл_ должен сохранять прямолинейное движение. При затормаживании же до юза заднего колеса, до юза должно тормозиться и колесо коляски.
У тормозов мотоцикла «Урал» есть одна особенность: при частом торможении (например, при движении в горах) колодки нагреваются и расширяются, при этом уменьшается свободный ход, причем задний тормоз нагревается интенсивнее. Естественно, что свободный ход на заднем тормозе уменьшается больше, чем на тормозе коляски, и последний становится малоэффективным. Восстановить эффективность тормоза коляски можно, уменьшив свободный ход подкручиванием барашка. Однако при возврате к нормальным условиям эксплуатации необходимо вернуть барашек в исходное положение.
