Прерыватель

Прерыватель служит для размыкания и замыкания первичной цепи. Основание 10 прерывателя (рис. 27) установлено на крышке распределительной коробки к прикреплено к ней двумя винтами. Между основанием и крышкой проложена бумажная уплотняющая прокладка 9.

Рис. 25. Монтажная схема зажигания:

1, 2, 3, 4, 5, 6 и 7 — клеммы центрального переключателя; 8—центральный переключатель; 9,10, 13, 14 и 21 — проводники; 11—динамомашина; 12 — реле обратного тока; 15, 16 и 17—клеммы реле; 18 — прерыватель; 19 — аккумуляторная батарея; 20 — индукционная катушка; 22 — контрольная лампа; 23— провода высокого напряжения; 24 — запальные свечи; 25 — контакты; а — кулачок; б — винты стойки неподвижного контакта; в -молоточек с контактом; г—стяжной винт; д— поводок; прерывателя; е— метка, на маховике для установки зажигания; ж—метки на прерывателе для установки зажигания

[image]

В основании смонтирован валик прерывателя, на концах которого насажены кулачок 11 и шестерня 8 привода. Эта шестерня находится в зацеплении с шестерней на валике впускного кулачка заднего цилиндра.[image]

Кулачок прерывателя имеет два выступа — широкий и узкий, которые размыкают контакты через углы 202,5° и 157,5°.

На основании 10 устанавливается корпус 13 прерыва-

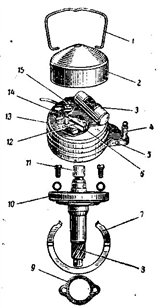

Рис. 27. Прерыватель:

1 — защелка; 2 — крышка прерывателя; 3- конденсатор; 4 — по водок прерывателя; 5 — стяжной винт; 6- стойка с неподвижными контактом; 7 — пружина; 8 — шестерня; 9 — бумажная уплотняющая прокладка; 10 — основание прерывателя; 11— кулачок; 12- молоточек; 13— корпус прерывателя; 14 — спиральная пружина; 15 — клемма

Рис. 26. Индукционная катушка:

1 —корпус; 2контакты высокого напряжения; 3 контакты низкого напряжения; 4 сердечник; 5— первичная обмотка; 6 — вторичная обмотка; 7 —экран

[image]

теля, имеющий в центре отверстие для кулачка. На корпусе смонтированы: стойка 6 с неподвижным контактом молоточек 12 с контактом и конденсатор 3. Стойка неподвижного контакта прикреплена к корпусу двумя винтами, ослабив которые, можно её передвинуть относительно контакта молоточка.

Молоточек прерывателя представляет двуплечий рычажок с контактом и фибровой пяточкой на более длинном

плече и фибровой втулкой посредине. Молоточек надет изолированно от «массы» втулкой на ось. В более короткое плечо молоточка упирается спиральная пружина 14, плотно прижимающая контакт молоточка к неподвижному контакту. Фибровой пяточкой молоточек упирается в кулачки прерывателя. При вращении валика кулачки набегают на пяточку и размыкают контакты.

Молоточек и проводник конденсатора соединены с изолированной от «массы» клеммой 15. С этой же клеммой соединён конец первичной обмотки.

Корпус прерывателя удерживается на основании при помощи специальной пружины 7 и защёлки 1, которая . одновременно крепит крышку 2 прерывателя на корпусе

Изменение угла опережения зажигания производится . поворотом корпуса прерывателя. Для этого к корпусу прикреплён стальной лентой и стяжным винтом поводок 4 соединённый тросом с рукояткой управления опережением зажигания.
