Распределительные кулачковые шестерни.

Распределительные шестерни с кулачками помещаются в распределительной коробке и закрыты крышкой. Все распределительные шестерни изготовлены вместе с кулачками и напрессованы на валики.

[image]

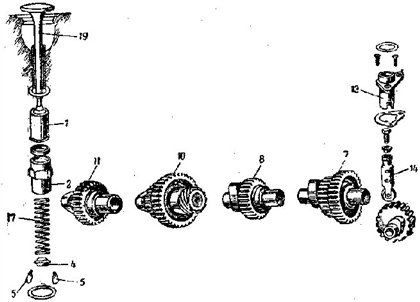

Рис.11. Детали газораспределения

1 — стакан пружины; 2-защитиая телескопическая трубка; 4 опорная шайба; 5— сухарики; 7 — шестерня и кулачок выпускного клапана переднего цилиндра; 8 —шестерня и кулачок впускного клапана переднего цилиндра; 10 шестерня и кулачок впускного клапана заднего цилиндра; 11 — шестерня и кулачок выпускного клапана заднего цилиндра; 13— направляющая втулка толкателя; 14 — толкатель; 17клапанная пружина; 19 клапан

Распределительные шестерни 7 и 10 (рис.10 и 11) переднего выпускного и заднего впускного кулачков двойные. На валике шестерни заднего впускного кулачка, на шпонке, установлена винтовая шестерня привода валика прерывателя. На торце валика шестерни 11 заднего выпускного кулачка имеются два выступа, которыми передается вращение ротору нагнетающего масляного насоса. Распределительные шестерни устанавливаются в коробке по меткам нанесенным на их зубцы и ступицы.

Ведущая шестерня газораспределения 9 находится в зацеплении с большей шестерней впускного кулачка заднего цилиндра. Меньшая шестерня этого кулачка зацеплена с шестерней выпускного кулачка заднего цилиндра и шестерней 8 впускного кулачка переднего цилиндра. Двойная шестерня 7 выпускного кулачка переднего цилиндра зацеплена меньшей шестерней с шестерней 6, а большей — с промежуточной шестерней привода генератора.

В четырёхтактном двигателе впускной и выпускной клапаны должны открываться по одному разу за каждые два оборота коленчатого вала, поэтому, число зубцов ведомой шестерни 10 в два раза больше числа зубцов, шестерни коленчатого вала.
