Крышка распределительной коробки. Сапун

На отлитой из алюминиевого сплава крышке распределительной коробки установлен прерыватель, нагнетающий масляный насос и выключатель контрольной лампы 24 (рис. 8) масляной системы. На внутренней стороне крышки

[image]

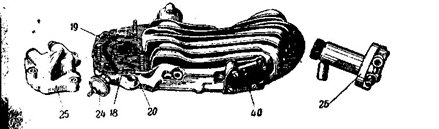

Рис. 7. Крышка распределительной коробки:

18—масляное отверстие, 19 и 20— масляные каналы; 21 — выключателъ контрольной лампы масляной системы; 25 —нагнетающий насос; 26—откачивающий насос;40—крышка сапуна

имеются, приливы с опорными бронзовыми втулками правых концов валиков распределительных шестерён и конца правой полуоси коленчатого вала. Впереди на крышке сделан прилив с каналом 52 (рис. 8). Для того, чтобы не было утечки масла, канал снизу закрывается специальной крышкой 40 (рис. 8). В верхней части канал оканчивается подвижной стальной втулкой 42 (рис. 8), плотно прижатой спиральной пружиной к фланцу сапуна, надетому на правый шлицованный конец вала генератора. По окружности фланца сапуна просверлено двенадцать

[image]

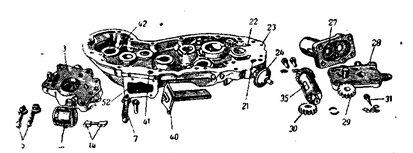

Рис. 8. Крышка распределительной коробки и детали масляной

системы:

3—корпус нагнетающего насоса; 6 — детали обратных клапанов, 7 — детали редукционного клапана; 14 —лопасти нагнетающего насоса; 17 — ротор насоса; 21, 22 и 23 — масляные отверстия; 24 — выключатель контрольной лампы масляной системы; 27 — корпус откачивающего насоса; 28 -крышка откачивающего насоса; 29 и 30 — шестерни откачивающего насоса; 31 — регулировочный винт; 35 — полый валик ведущей шестерни откачивающего насоса; 40 — крышка сапуна; 41 — клапан сапуна; 42 — втулка сапуна; 52 — канал сапуна

отверстий, соединяющих полость распределительной коробки с каналом сапуна.

Нижняя часть канала сообщается с полостью картера через сверленое отверстие, перекрытое клапаном 41. (Работа сапуна описана в разделе «Система смазки»).
