Система выпуска

К системе выпуска относятся выпускные клапаны, патрубки выпускных клапанов, две трубы и глушитель.

Труба 1 (рис. 15) переднего цилиндра и глушитель 3 со сплюснутым наконечником 4 изготовлены вместе и не разбираются. Труба 2 заднего цилиндра вставляется в горизонтальную часть трубы переднего цилиндра, на конце которой находится глушитель.

Отработанные газы по выпускным трубам попадают в глушитель, где проходят через отверстия в трубах, теряют при этом скорость и с небольшим шумом выходят I в атмосферу. Горизонтальная часть передней трубы я I глушитель крепятся к раме в двух точках.

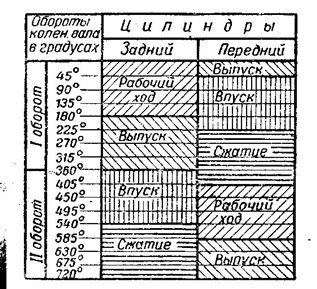

Рис. 14. Чередование тактов в цилиндрах двигателя

Рис 15. Выпускные трубы с глушителем:

1—выпускная труба переднего цилиндра; 2 — выпускная труба заднего цилиндра; 3—глушитель; 4 — наконечник глушителя
