Выключатель лампы спидометра

Выключатель лампы спидометра представляет собой стальной стержень с фибровым треугольником и головкой, расположенными на концах стержня. Головка прикреплена к стержню винтом. Стержень выключателя удерживается скобой, приклепанной к щитку приборов. На щитке при-

боров смонтированы два контакта: кнопочный, соединённый проводником с источником тока, и пружинящий. Пружинящий контакт связан шиной с цоколем лампы. При повороте стержня выключателя фибровый треугольник отводит пружинящий контакт от кнопочного. Электрическая цепь прерывается, и лампа гаснет.

[image]

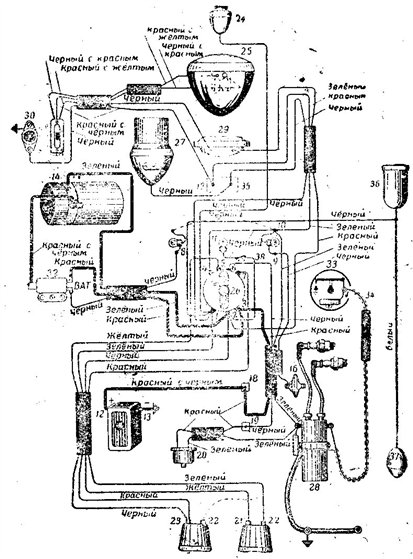

Рис. 51. Монтажная схема электрооборудования мотоцикла
