Маскировочная фара

[image]

Маскировочная фара состоит из корпуса 6 (рис. 45), рефлектора 4 с патроном 5 и лампочкой 8, стекла 3, маскировочного щитка 1 с козырьком и ободка 2.

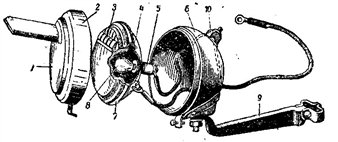

Рис. 45. Маскировочная фара:

1—маскировочный щиток с козырьком; 2—ободок; 3—отекло; 4 — рефлектор; 5 — патрон лампы; 6—корпус фары; 7— замковое кольцо; 8 — лампочка; 9 — кронштейн; 10 — выключатель

В центре рефлектора установлена лампа, контакт которой соединён проводником с выключателем 10, расположенным на корпусе фары. Стекло фары более чем на половину закрашено черной краской и закрывается маскировочным щитком с узкой щелью, пропускающей ограниченное количество света. Козырьком щитка свет отражается на дорогу. Рефлектор, стекло и маскировочный щиток собраны вместе и удерживаются в ободке фары замковым кольцом 7 и тремя пружинами. Замковое кольцо соединено проводником с «массой».Ободок крепится к фаре защёлкой и винтом. Фара подвешена на кронштейне 9 к левому перу передней вилки.
