Толкатели клапанов

Толкатель 14 (рис. 10 и 11) представляет собой стальной стержень с регулировочным болтом 16 и контргайкой, 15 на верхнем конце. На нижнем конце расположен вращающийся ролик 12, которым толкатель отирается на поверхность кулачка. Для уменьшения веса в теле толкателя просверлены отверстия. Через эти же отверстия на поверхность толкателя поступает масло и смазывает её. Перемещается толкатель в направляющей втулке 13, изготовленной из серого чугуна. Внутренняя часть направляющей втулки и поверхность толкателя шлифованные. Направляющая втулка установлена в теле распределительной коробки и привёрнута к ней двумя винтами.

На нижнем конце направляющей втулки имеется два выреза. которые удерживают ролик толкателя от проворачивания

[image]

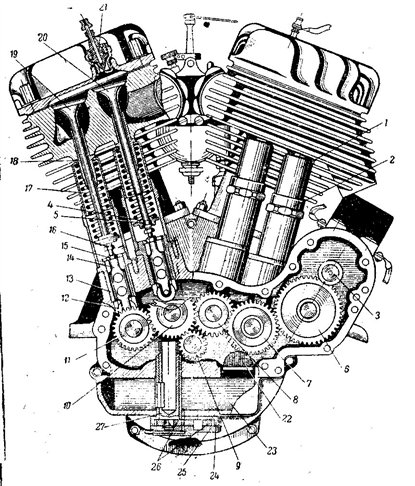

Рис. 10. Механизм газораспределения:

1—стакан пружины; 2 — защитная телескопическая трубка; 3фланец сапуна; 4-- опорная шайба; 5—сухарики; 6—промежуточная шестерня привода динамомашины; 7— распределительная шестерня выпускного кулачка переднего цилиндра; 8распределительная шестерня впускного кулачка переднего цилиндра: 9 — ведущая шестерня газораспределения; 10— распределительная шестерня впускного кулачка заднего цилиндра; 11-распределительная шестерня выпускного кулачка заднего цилиндра;

12--ролик толкателя; 13 направляющая втулка толкателя; 14 толкатель; 15--контргайка регулировочного болта; 16 — регулировочный болт; 17—клапанная пружина; 18 — направляющая втулка клапана; 19 — выпускной клапан; 20--впускной клапан: 21 запальная свеча; 22 — сетчатый фильтр; 23—масляная камера; 24 — корпус откачивающего масляного насоса;25—крышка откачивающего масляного насоса; 26 - шестерня откачивающего масляного насоса; 27—валик ведущей шестерни откачивающего масляного насоса

По всей длине внутренней поверхности направляющей втулки прострогана канавка для поступления масла к стержню клапана.
