Передний тормоз

Передний тормоз (рис. 38) состоит из опорного диска 3, двух колодок 2 с накладками 14 из ферродо, двух пружин, кулачка, оси 1, тормозного барабана и привода тормоза. Опорный диск планкой 13 соединён с левым пером передней вилки.

На внутренней части опорного диска смонтированы колодки, опирающиеся концами на ось 1 и кулачок. Колодки закрыты тормозным барабаном, приклёпанным к ступице переднего колеса. Колодки стянуты двумя пружинами.

На конце валика кулачка закреплён рычаг 12, соединённый гибким тросом с рычагом тормоза на левой стороне руля. На наружной части опорного диска в кронштейн .5 ввинчен полый регулировочный болт 4. В ступицу 6 опор-

ного диска запрессована бронзовая втулка, внутрь которой входит левый конец оси ступицы колеса.

На шпильки 15 ступицы опорного диска надеты и закреплены гайками два медных кольца 7 и 9, крышка 8, пластинчатая пружина 10 и шайба 11. В боковой выем крышки 8 входит штифт левого пера передней вилки.

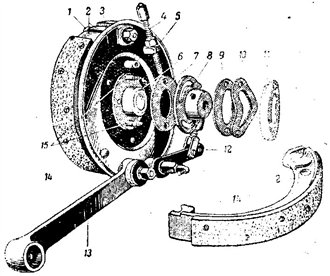

Рис. 38. Передний тормоз;

1-ось; 2 — колодки; 3 — опорный диск: 4 — регулировочный болт; 5 — кронштейн регулировочного болта; 6 — ступица опорного диска; 7 и 9 —медные кольца; 8— крышка; 10 — пластинчатая пружина; 11 — шайба; 12 - рычаг тормоза; 13 — планка; 14 - накладка ферродо; 15 — шпильки

Крышка 8 выполняет две функции: закрывает ступицу опорного диска и позволяет ей несколько перемещаться относительно оси колеса при встрече последнего с препятствиями. Необходимость перемещения опорного диска вокруг оси обусловливается особенностями конструкции передней вилки.
